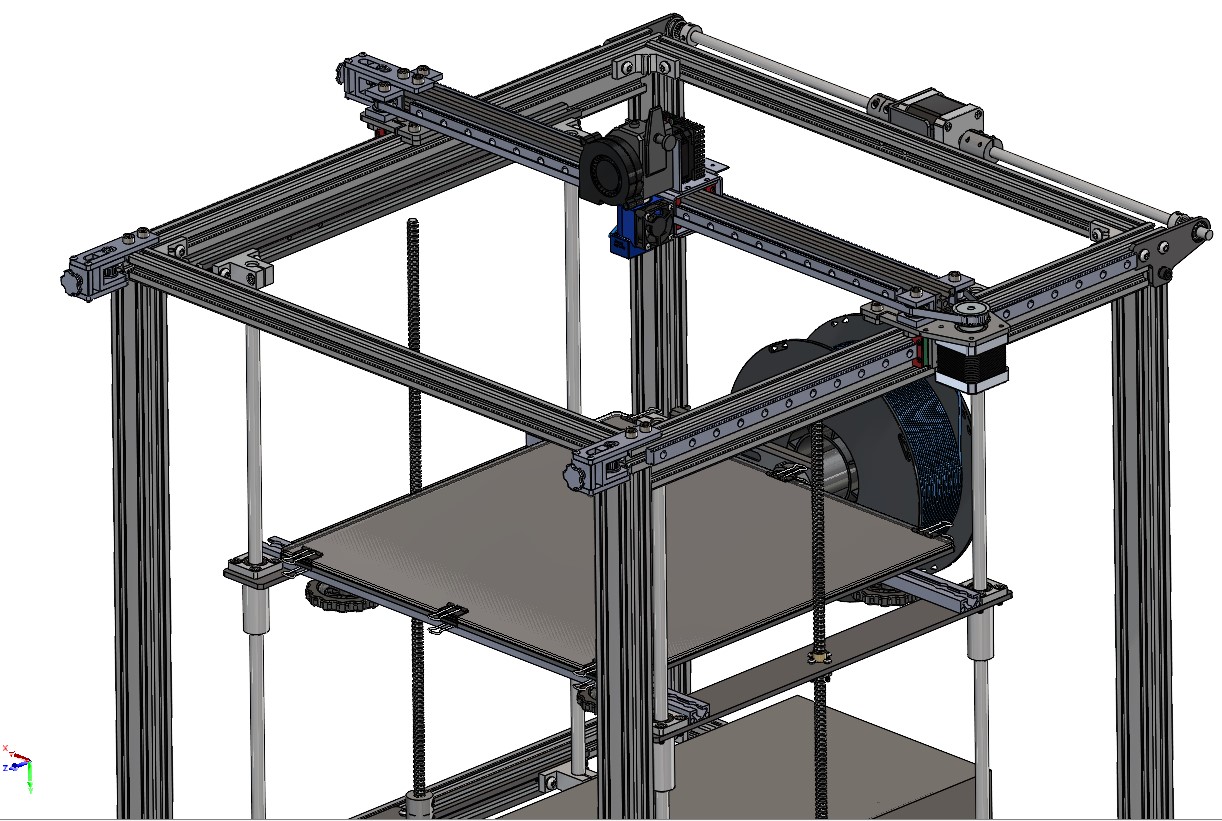

Oto mój projekt drukarki 3D opartej na Ender 5 plus. Lista zmian względem oryginalnej konstrukcji:
- Kółka Vslot zostały zamienione na prowadnice liniowe MGN12 (2x oś X, 2x oś Y)
- Bowden zmieniono na BMG direct drive
- Hotend V6
- Nadmuch wentylatorem 5015
- Dodano napinacze pasków

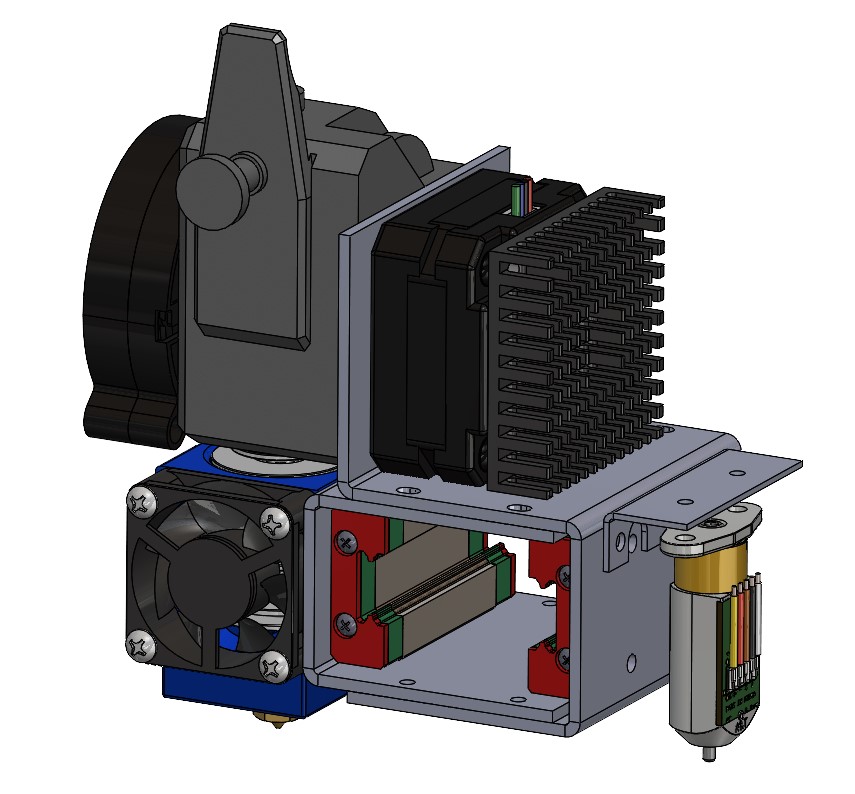

- Cała karetka osi X aluminiowa

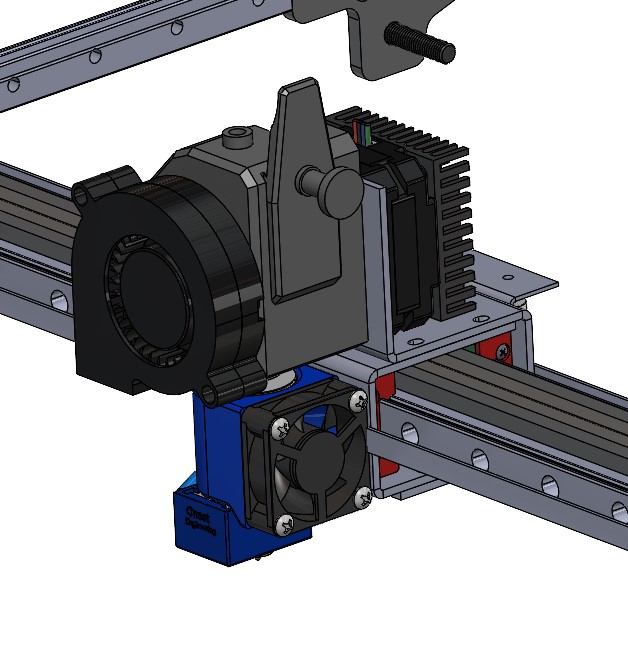

Najważniejszą zmianą z tych wszystkich jest wykorzystanie prowadnic liniowych MGN12, które zapewniają sztywność przy dużych prędkościach. Z powodzeniem od roku używam poprzedniej wersji tego projektu, która wykorzystywała jedną prowadnicę liniową na osi X. Niewielki luz, który jest potrzebny do poprawnej pracy wózka liniowego powodował wibracje stosunkowo ciężkiego napędu direct i drgania. Zastosowanie dwóch prowadnic liniowych z obu stron profila 2020 wraz z systemem kasowania luzu rozwiązuje ten problem.
(Nie licząc napędu osi Y, który został niezmieniony oraz profilu Vslot osi X)
- Zaprojektować dyszę nadmuchu chłodzącego wydruk (tutaj bardzo bym prosił o pomoc :) )
- Dodać mocowania końców paska do karetki
- Dodać model 3D dystansu 5mm pomiędzy BLtouch a jego mocowanie
- Dodać listę części
- Dodać rysunki techniczne elementów do wycięcia z aluminium
- Dodać pliki STL modeli do druku
- Zaokrąglić krawędzie modeli
